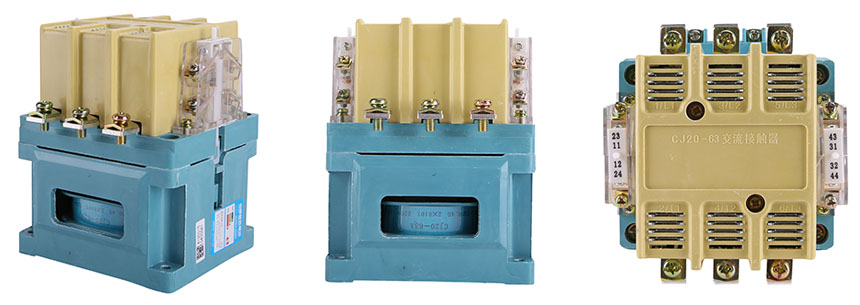

CJ20系列交流接觸器(以下簡稱接觸器),主要適用于交流50Hz、額定電壓至660V、額定電流至630A的電力線路中,供遠距離接通分析電路和頻繁啟動控制三相交流電動機之用,并與適當的熱繼電器或電子式保護裝置組合成電磁起動器,以保護電路可能發(fā)生的操作過負荷。
接觸器按GB14048.4、IEC60947-4-1標準設計、制造和檢驗。

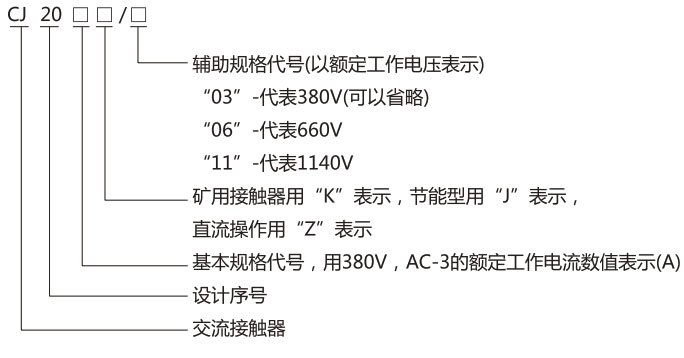

常規(guī)型號:CJ20-63,CJ20-100,CJ20-160,CJ20-250
● 周圍空氣溫度
周圍空氣溫度不超過+40℃,且其24h內的平均溫度值不超過+35℃。周圍空氣溫度的下限為-5℃。
● 海拔:安裝地點的海拔高度不超過2000m。
● 大氣條件
高溫度為+40℃時的相對濕度不超過50%,在較低溫度下可允許有較高相對濕度,便如20℃時達90%,對由于溫度變化偶爾產生的凝露應采取措施。
● 污染等級:3級。
● 安裝類別:Ⅲ。
● 安裝條件:接觸器的安裝面與垂直面的傾斜度不大于±5°。
● 沖擊與振動:安裝在無明顯搖動和沖擊振動的地方。

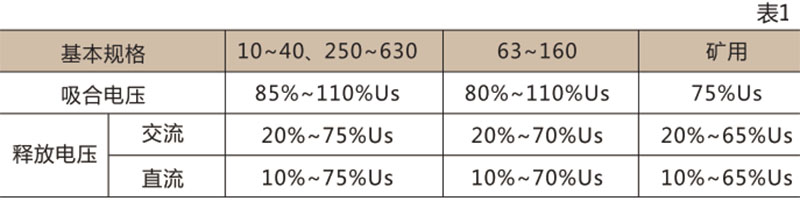

接觸器動作特性見表1

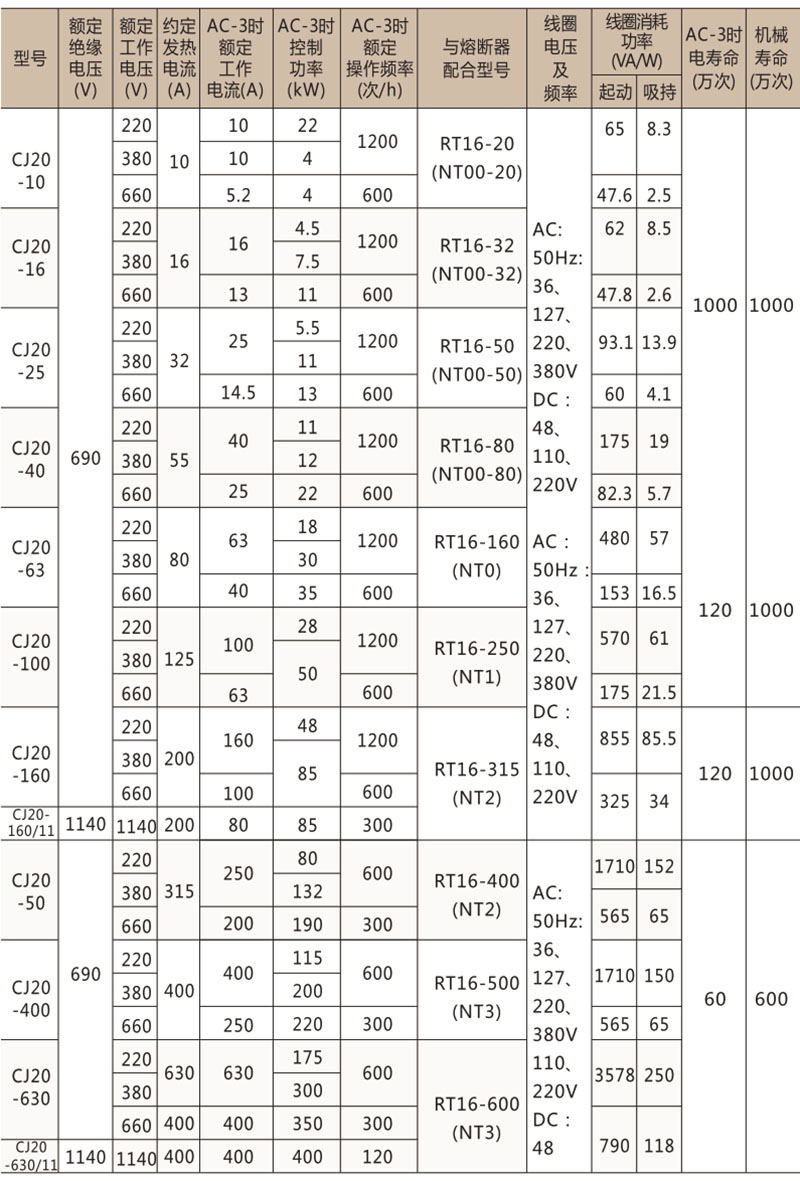

接觸器主要技術數據見表2

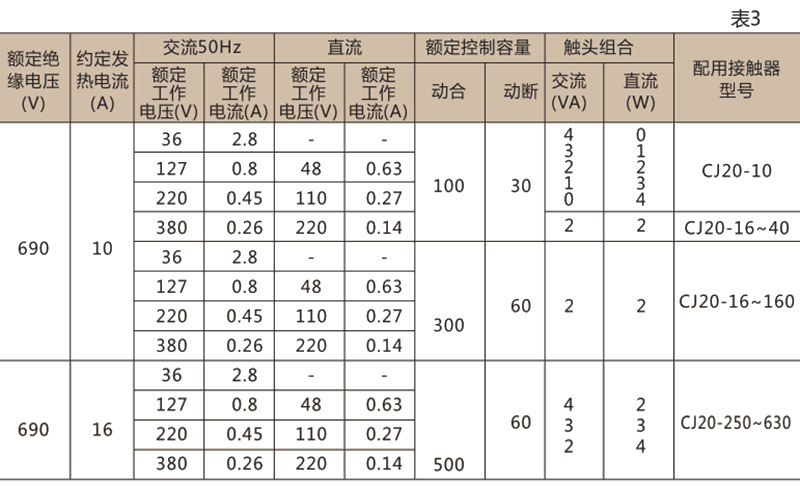

接觸器輔助觸頭參數見表3
注:CJ20-250~630一般注明時為4動合,2動斷。
六,CJ20外形及安裝尺寸

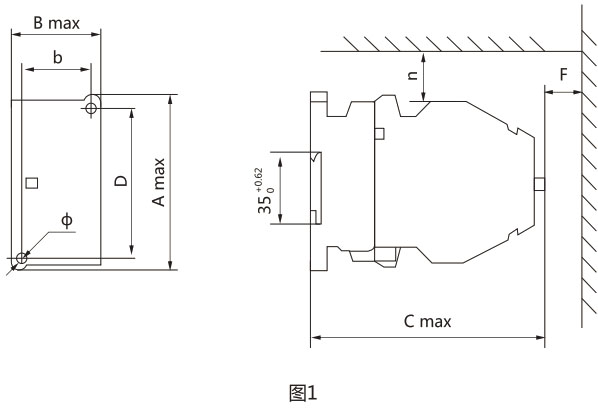

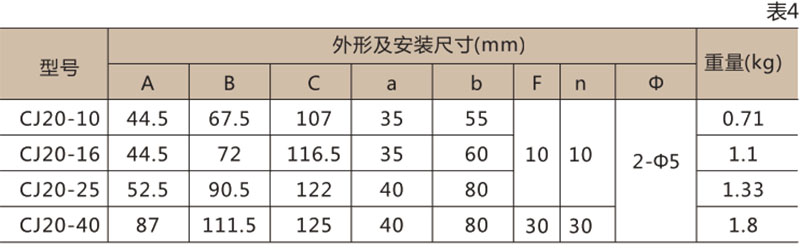

CJ20-10~40外形尺寸及安裝尺寸見圖1、表4(CJ20-10~25可以用“T”軌道安裝)。

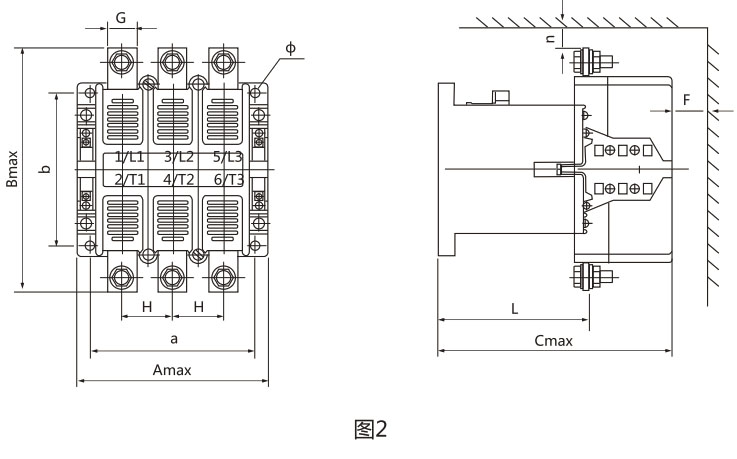

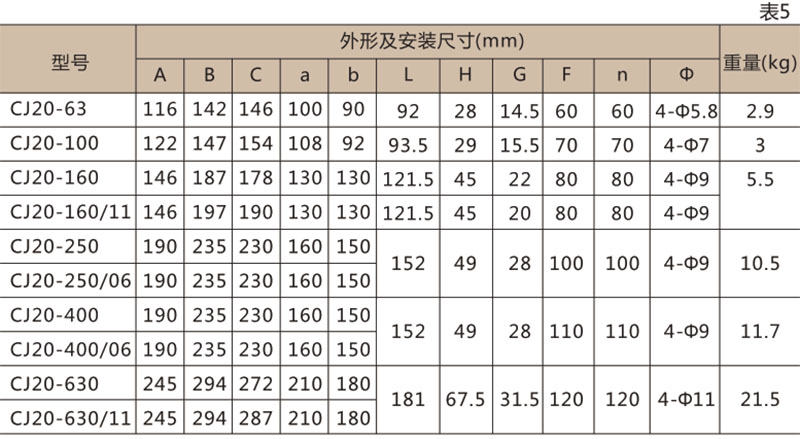

CJ20-63~630外形尺寸及安裝尺寸見圖2、表5
訂貨時必須指出
接觸器完整型號的名稱型號。
線圈的額定工作電壓和頻率。
訂貨臺數。
訂貨示例:CJ20-10 線圈電壓220V、50Hz、10臺。
