五，主要技術參數

接觸器的主要規格
1.按電流等級分為：115A、150A、185A、225A、265A、330A、400A、500A、630A。
2.接觸器線圈額定控制電源電壓Us分為：交流50Hz，110V、127V、220V、380V、415V、440V，特殊電壓可與我公司聯系定做。
接觸器的主要技術參數
1.動作特性
吸合電壓85%~110%Us；
釋放電壓CJX2-115~265為20%~75%Us，其余為10%~75%Us。

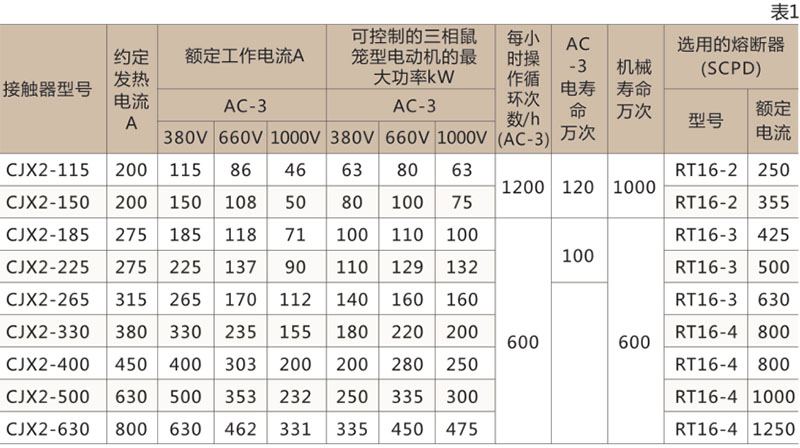

接觸器的主要參數及技術性能指標見表1

輔助觸頭組的型號規格及參數見表2

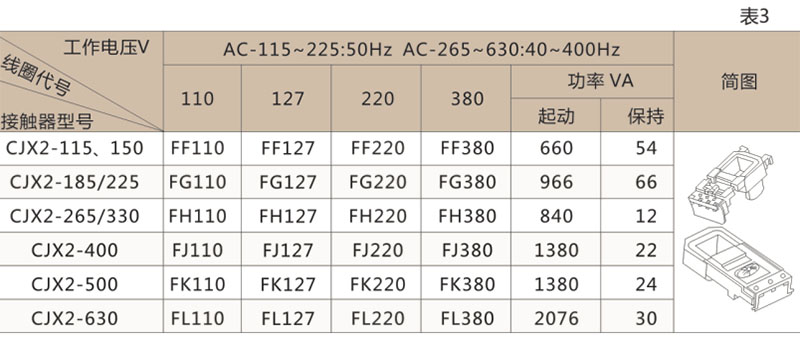

線圈主要規格代號見表3

六，接觸器的外形及安裝尺寸

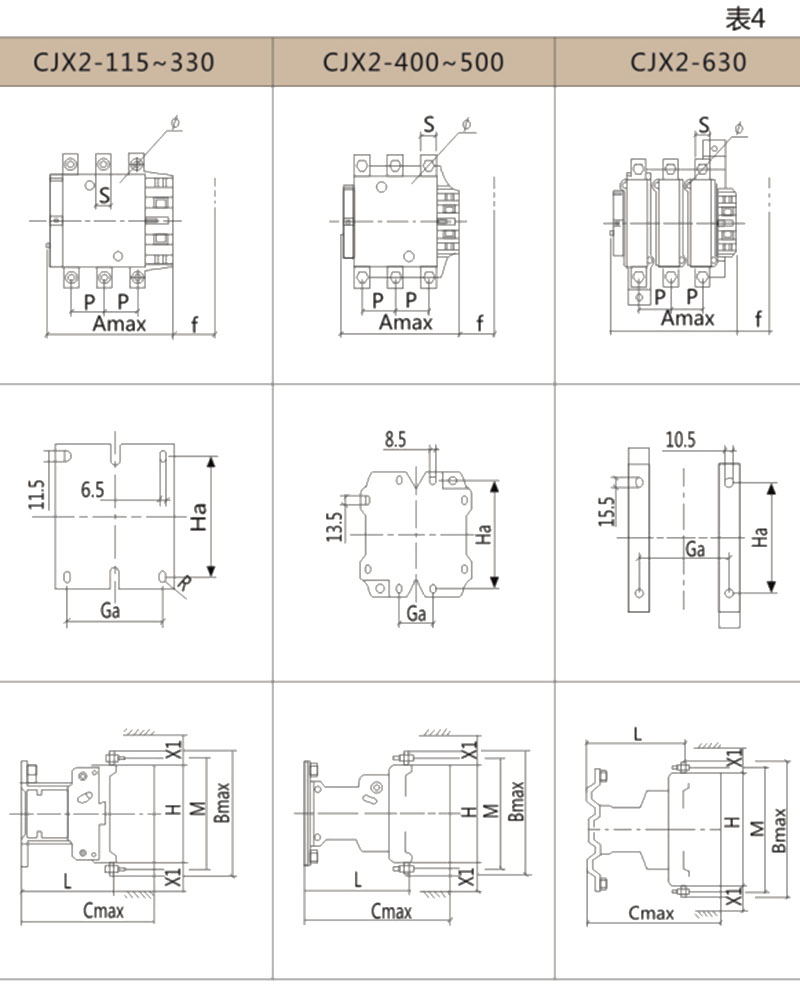

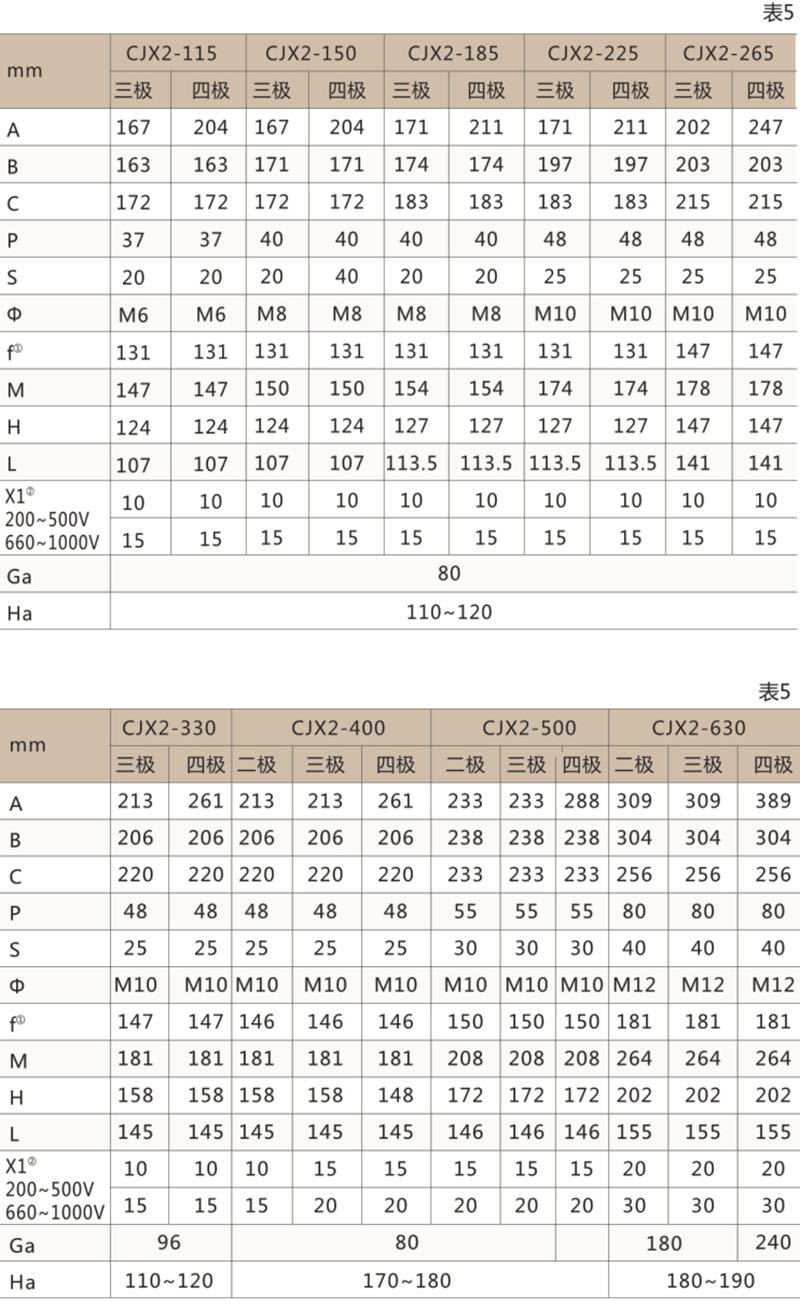

接觸器的外形尺寸與安裝尺寸應符合表4的規定

注：

① 裝卸線圈所需的最小距離。

② 根據工作電壓和分段能力確定的飛弧距離。

七，結構特點

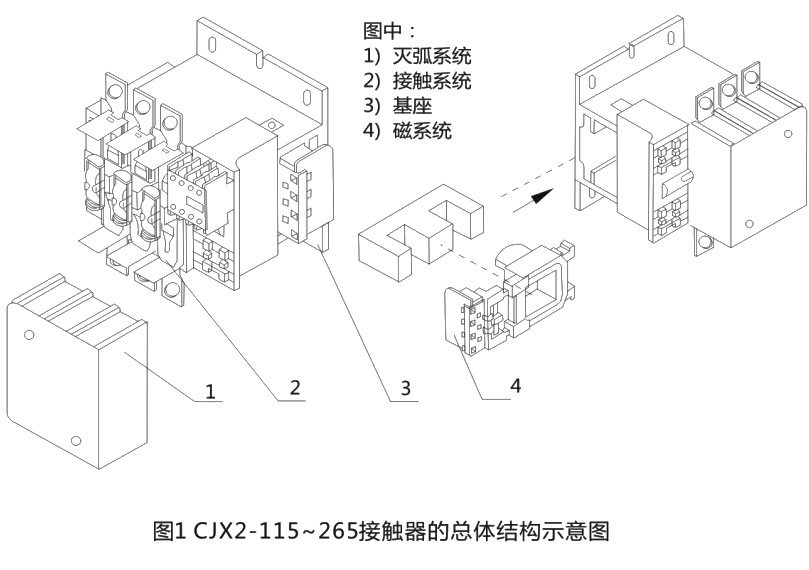

接觸器主要由滅弧系統、接觸系統、基座、磁系統（包括鐵芯、線圈）組成，參見圖1

接觸器的接觸系統為直動式、雙斷點布置，下基座采用鋁合金型材，線圈為塑料封裝結構，且線圈與磁軛組裝成一體，可從接觸器中直接取出或裝入，使用、維修仍為方便。見圖1.

接觸器線圈內有一對常開觸頭，可作為自鎖觸頭或信號觸頭用；另外，可加裝兩個輔助觸頭組共8對觸頭，見圖2.輔助觸頭組翕表況見表2。

接觸器飛弧距離小。如CJX2-115~330飛弧距離僅為10mm（200~500V），僅為其它同容量接觸器的六分之一左右。用于成套設備可減小占用空間，是電控設備中優良的配套元件。

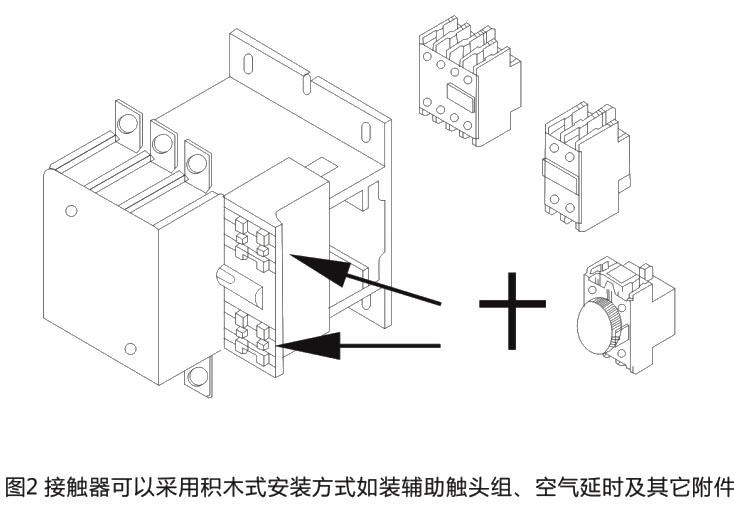

可以采用積木式安裝加裝輔助觸頭組、空氣延時頭及其它附件見圖2.

接觸器可加裝橫向或豎向機械連鎖，并可實現垂直安裝的二臺接觸器互相聯鎖。

可派生二、四級接觸器。

七，訂貨須知

訂貨時必須指出：

接觸器完整的型號、名稱；

線圈的額定工作電壓和頻率或規格代號；

輔助觸頭組合情況，如不指明均提供四常開四常閉；

訂貨臺數。

訂貨示例：CJX2-265 線圈電壓：380V 50Hz 10臺。
