一，CJX8(B)交流接觸器用途

CJX8系列交流接觸器（以下簡稱接觸器）主要用于交流50（或60）Hz，額定工作電壓到660V，額定工作流至370A的電路系統中，供遠距離接通和分?jǐn)嚯娐坊蝾l繁地啟動和控制交流電動機，并可與JRS8系列熱無載繼電器相組成電磁起動器以保護電動機可能發生的過載電路。

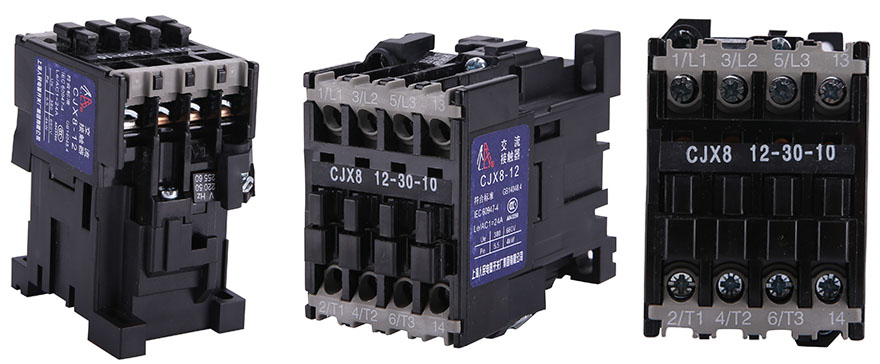

CJX8(B)交流接觸器產品展示

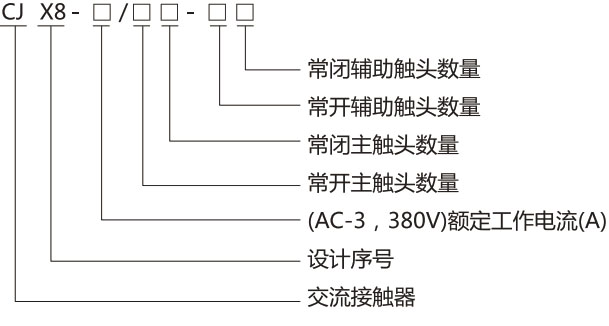

二，CJX8(B)交流接觸器型號及含義

常規型號：CJX8(B)-9,CJX8(B)-12,CJX8(B)-16,CJX8(B)-25

三，正常工作條件和安裝條件

● 安裝地點的海拔：不超過2000m。

● 周圍空氣溫度上限：值為+40℃，且24h內平均值不超過+35℃，下限值為-5℃。

● 空氣相對濕度在溫度：為+40℃時不超過50%；在較低的溫度下可允許有較高相對濕度，例如20℃時達90%，對由于溫度變化在產品上發生的凝露的情況必須采取措施。

● 污染等級：3級。

● 安裝類別：Ⅲ類。

● 接觸器安裝面與垂直面的傾斜度不大于±5°。

● 接觸器安裝在無顯著搖動沖擊和振動的地方。

四，結構特征

觸頭系統在前面，磁系統在后面的正裝式結構，有B9~B30。

觸頭系統在后面，磁系統在前面的倒裝式結構，有B37~B370。

五，技術參數

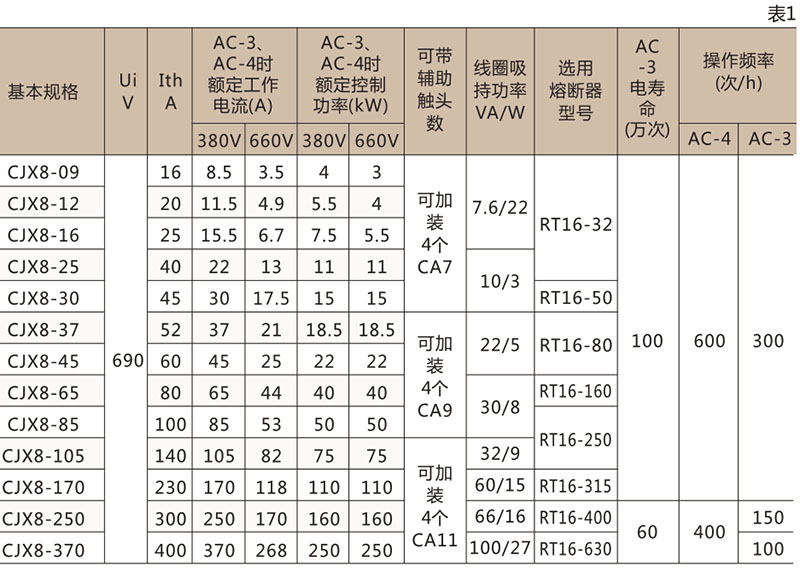

主電路極本參數見表1

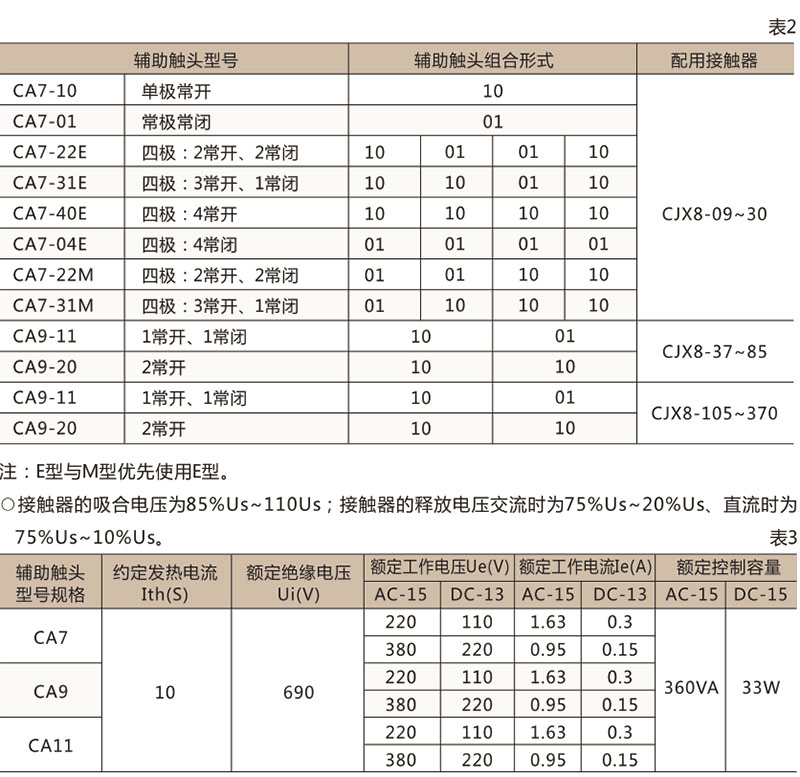

接觸器配用的輔助觸頭有CA7、CA9和CA11型幾種型式，其規格和組合形式見表2、技術要求見表3。

接觸器的吸合電壓為85%Us~110%Us；接觸器的釋放電壓交流時為75%Us~20%Us、直流時為75%Us~10%Us。

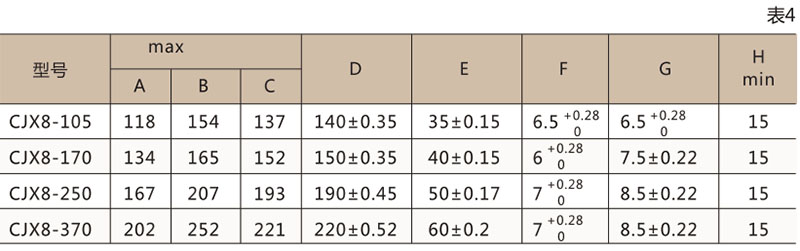

六，外形及安裝尺寸

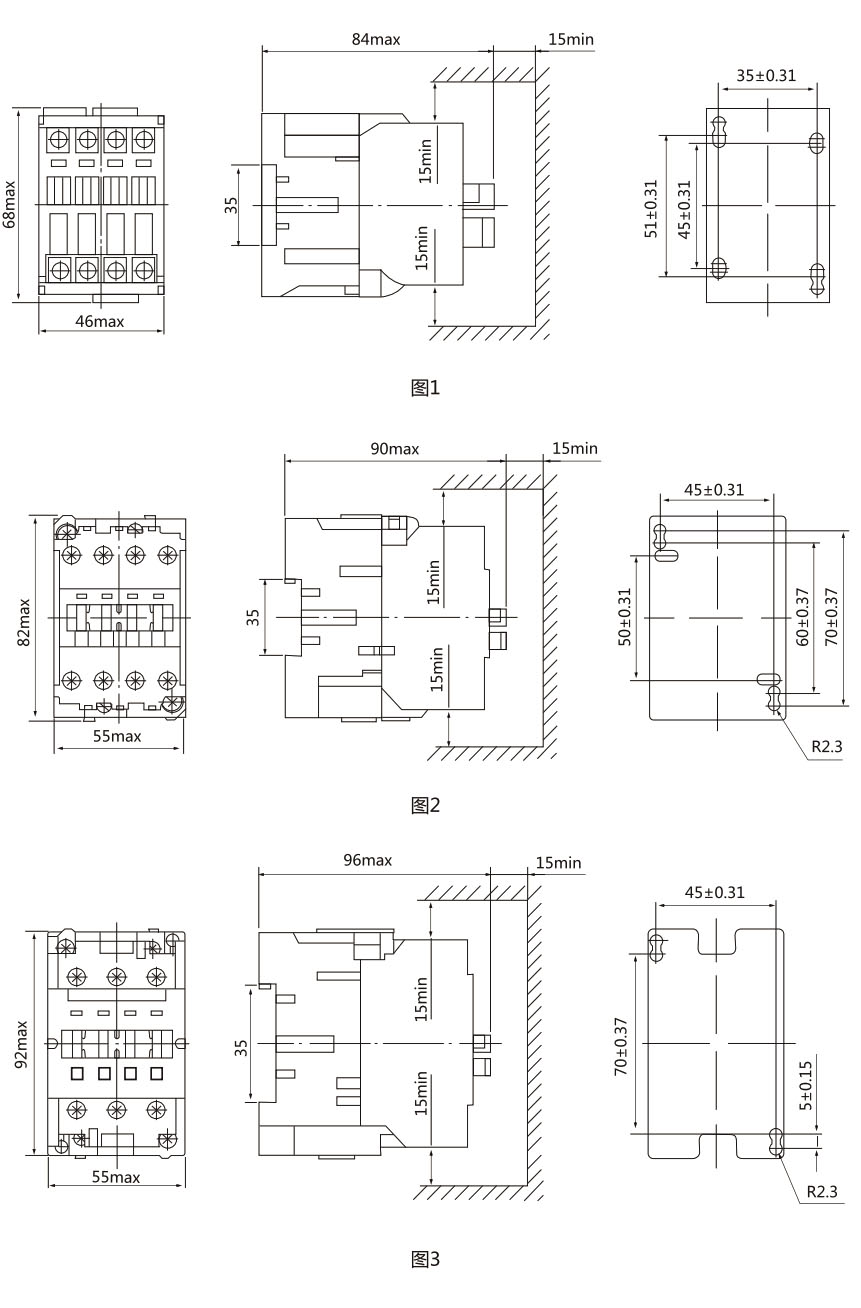

● 接觸器用2只螺釘并加上墊圈安裝。其外形及安裝尺寸見圖1~圖6

● CJX8-9~30型可用35mm TH型標準導軌安裝

七，訂貨須知

用戶訂貨必須說明：

接觸器型號及規格。

額定控制電壓及頻率。

輔助觸頭規格代號。

訂貨數。

例：1、訂購CJX8-25/40-00交流接觸器80臺，額定控制電壓380V，頻率為50Hz；應寫為：CJX8-25/40-00 80臺 380V 50Hz。

2訂購CJX8-25/40-00交流接觸器80臺，額定控制電壓380V，頻率為50Hz，加裝CA7-01 2個、CA7-10 2個；應寫為：CJX8-25/40-00 80臺 380V 50Hz、加裝CA7-01 2個、CA7-10 2個。
