一，CZ0直流接觸器用途

CZO系列直流接觸器（以下簡稱接觸器）主要供遠距離接通與分?jǐn)囝~定電壓至440V，額定電流至600A的直流線路之用。并適用于頻繁起動、停止直流電動機直流電動要的換向或反接制動。（如：用于冶金、機床等電氣控制設備中。）

本產品符合Q/HY028-2000標準。

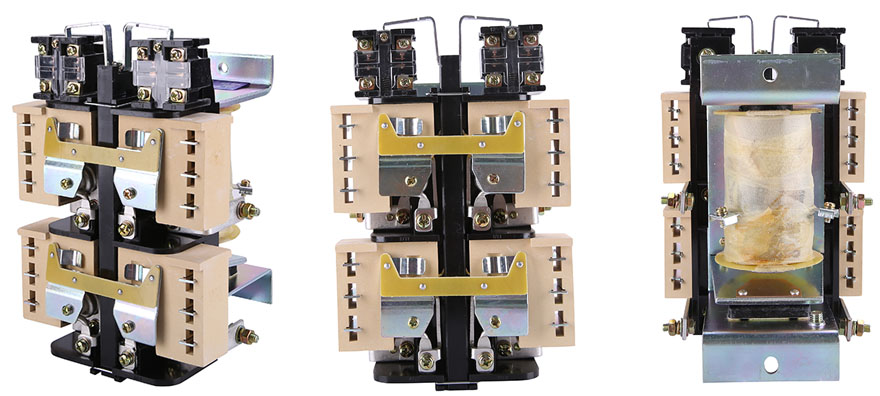

CZ0直流接觸器產品展示

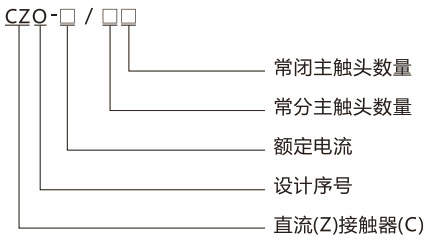

二，CZ0直流接觸器型號及含義

常規型號：CZ0-40/20,CZ0-100/20,CZ0-150/20

三，主要結構

150A及以下的接觸器為立體布置結構，接觸器的磁系統為拍合式。由繞棱角轉動的銜鐵和帶骨架的線圈組成。主觸頭系統為直動式、雙斷點串聯磁吹滅弧裝置。

250A及以上的接觸器為平面布置結構，我公司在統一設計的基礎上進行改型設計，銜鐵棱角轉動改為軸承結構。輔助開關由銜鐵擺機構，改為平行滑動。吸引線圈為雙繞組線圈。主觸頭系統為繞轉軸轉動的指形單斷點串聯吹滅弧裝置。

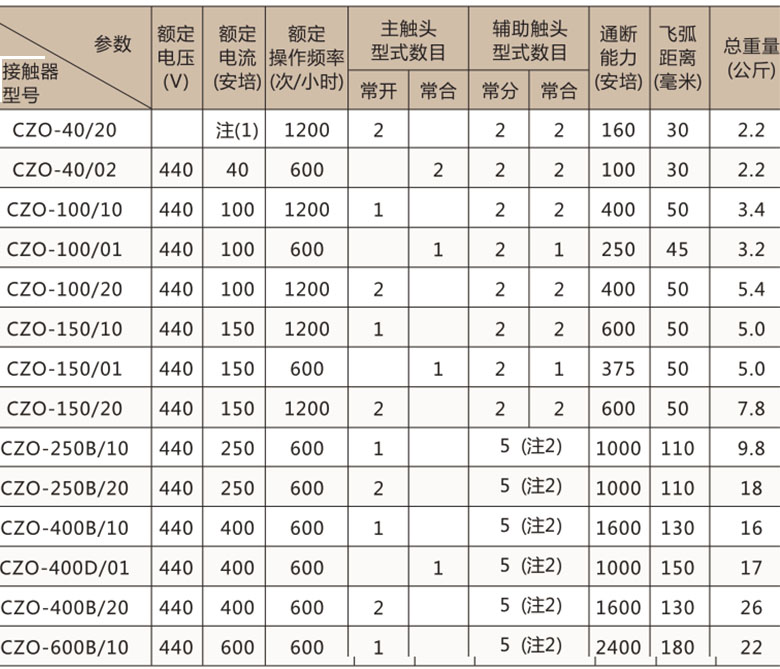

四，主要技術參數

注：⑴額定電流為40A的接觸器用于控制小電流回路時，威倫為了保證可靠滅弧，其滅弧線圈份1.5、2.5、5、10、20及40安培六種供選擇。

⑵其中1對為固定常分，另外4對常分常合可靠任意組合。

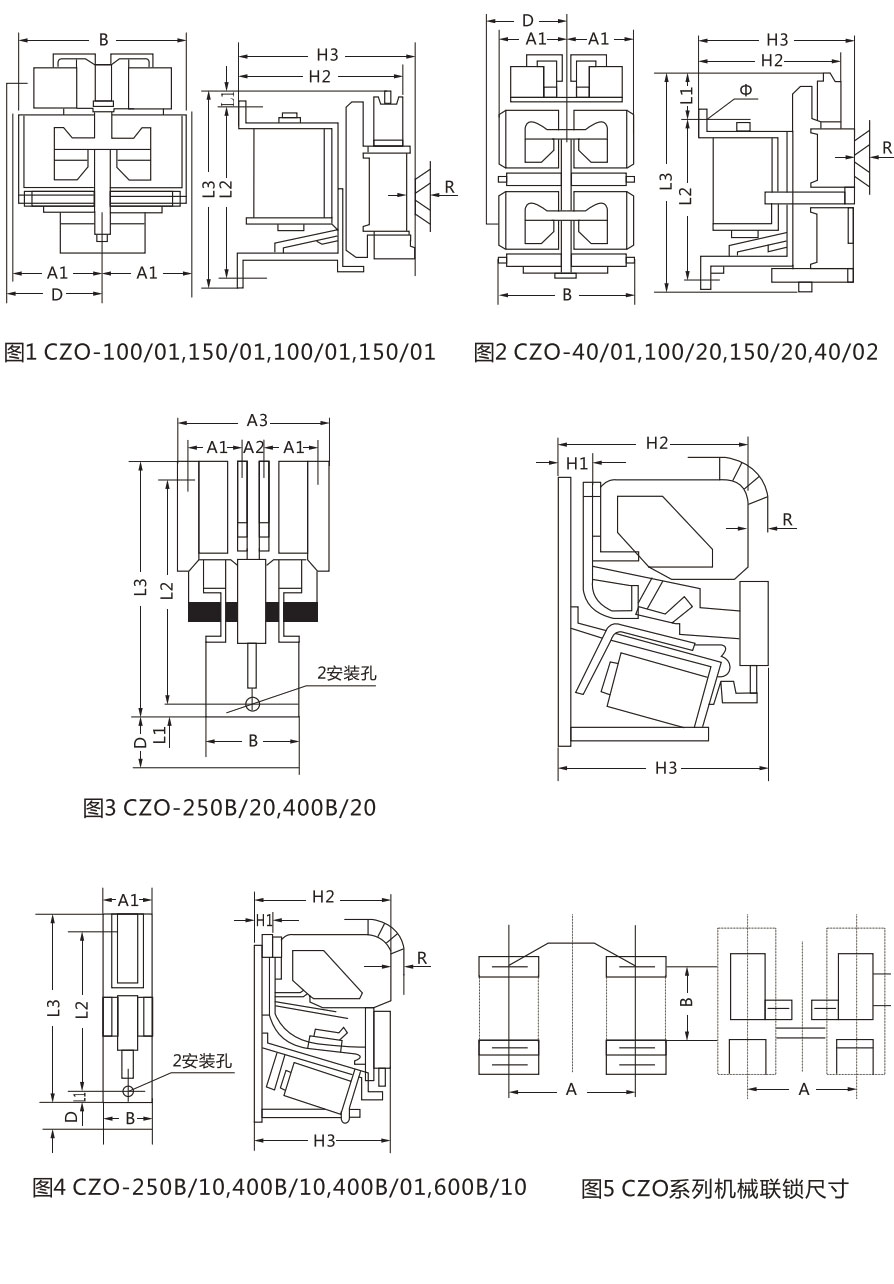

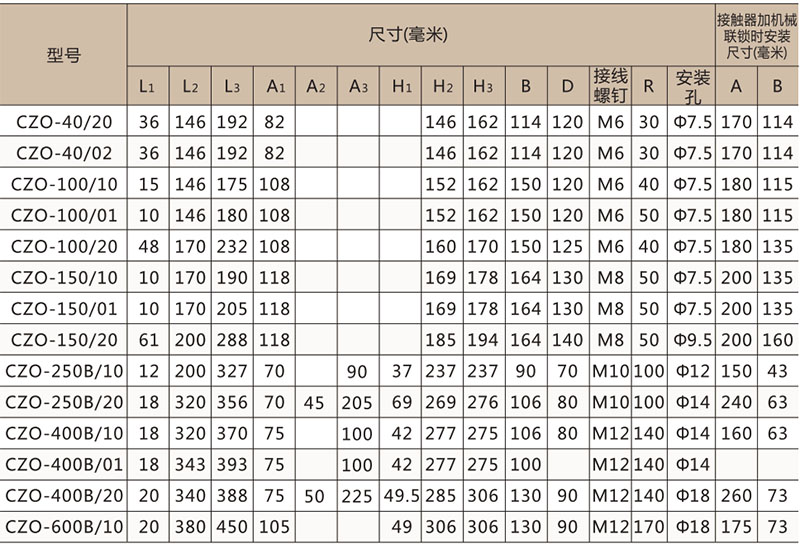

五，外形及安裝尺寸
