一，HG1旋隔離開關用途

HG1系列熔斷器式隔離器（以下簡稱隔離器），適用于交流50Hz、額定電壓380V、約定發熱電流至63A的具有高短路電流的配電電路和電動機電路中，用作電源隔離器，并作為電路短路保護之用。

本隔離器結構簡單、操作方便，符合IEC60947-3、GB/T14048.3標準。

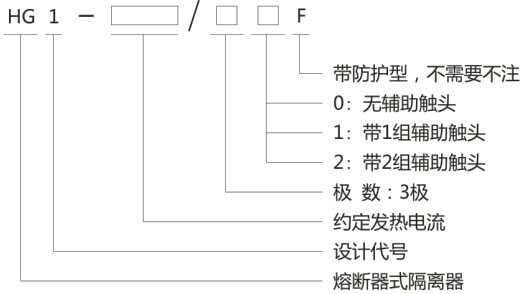

二，型號及含義

常規型號：HG1-32/30,HG1-63/30

三，主要技術參數

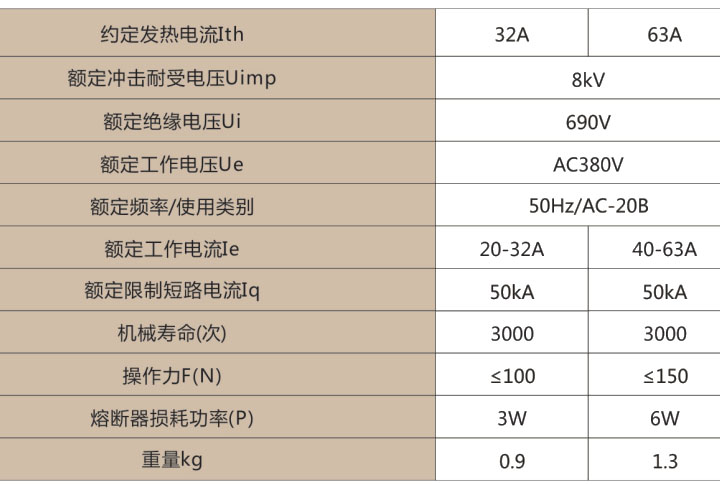

● 隔離器的主要技術參數（見下表）

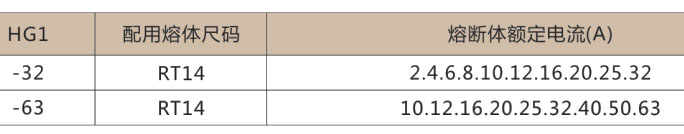

● 隔離器與熔斷體的配用關系（見下表）

注：當隔離器用于電動機電路時，允許熔斷體的額定電流大于隔離器的額定工作電流。

● 輔助觸頭的主要參數
額定電壓Ue：AC380V 額定頻率：50Hz
額定電流：3A 使用類別：AC-15
隨主觸頭接通而接通、斷開而斷開

四，結構特征

● 隔離器主要由底板、基座、支持件等部分組成，三組主觸頭裝在基座上，圓筒形熔斷體插在支持件內直接作為動觸頭用，由操作手柄帶動支持件，使熔斷體與主觸頭接通或斷開。
● 操作手柄裝在隔離器的右側，帶防護型手把裝在隔離器的中央、并帶有安全防護板。
● 隔離器中基座、支持件等均由耐狐塑料壓制而成，使用安全可靠，且結構簡單、拆裝方便。
● 隔離器中可裝1組或2組輔助觸頭，它隨主觸頭的接通而接通、斷開而斷開，其輔助靜觸頭裝在基座上、動觸頭
裝在支持件內。

五，外形及安裝尺寸

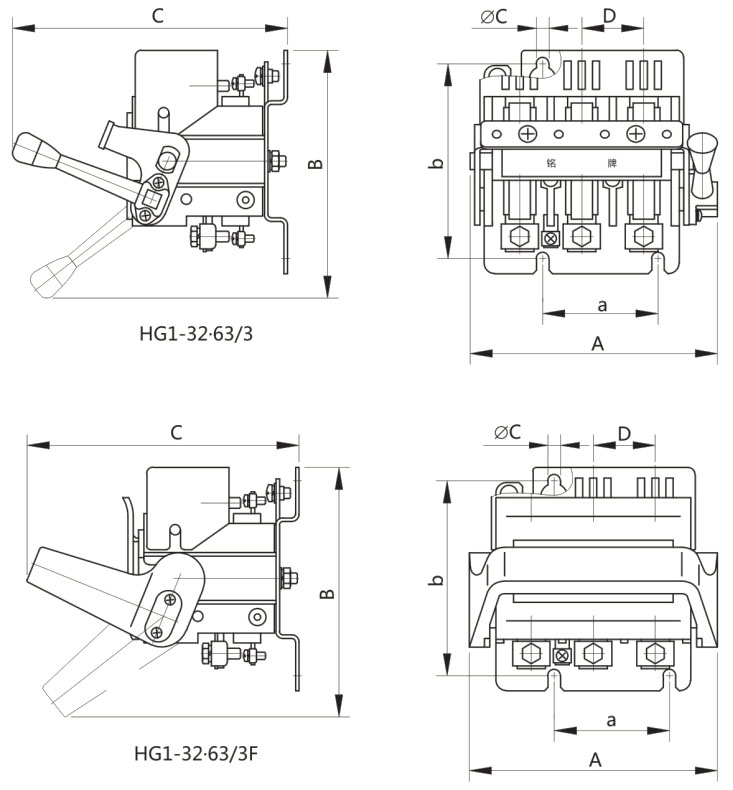

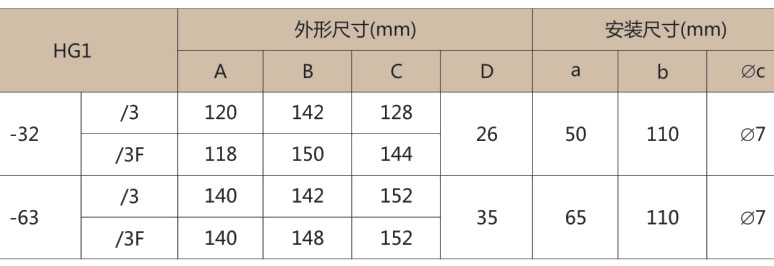

● HG1外形及安裝尺寸
