一，HGLR用途

HGLR系列隔離開關熔斷器組（以下簡稱開關），適用于交流50Hz、額定電壓400V、額定電流至630A的工企業配電網中；廣泛用于具體高短路電流的配電電路和電動機電路中，用作手動不頻繁接通與分斷電路或電氣隔離之用；可帶負荷操作，并作電路短路保護之用。

開關造型美觀，新穎簡潔，結構簡單，操作方便，符合IEC6047-3、GB/T14048.3標準，是同類產品的選擇。

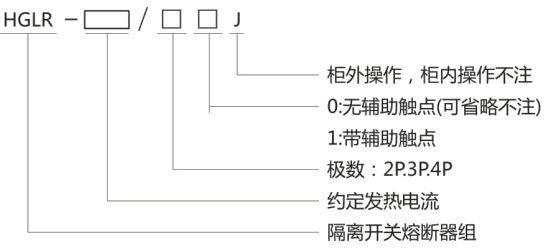

二，型號及含義

三，主要技術參數

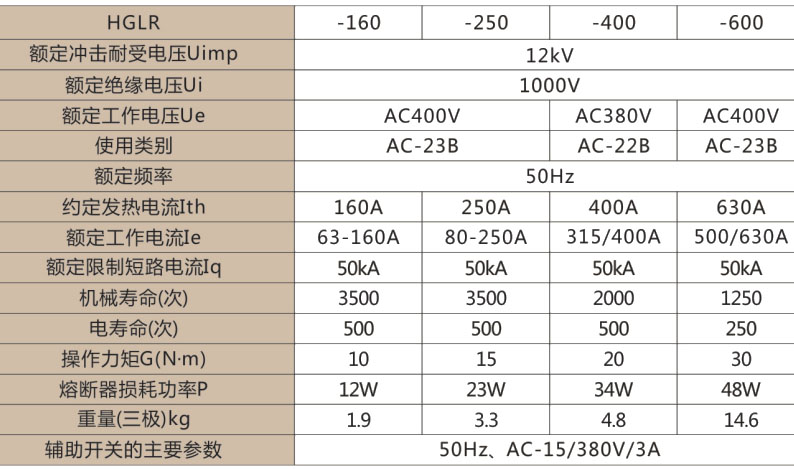

● 開關主要技術參數

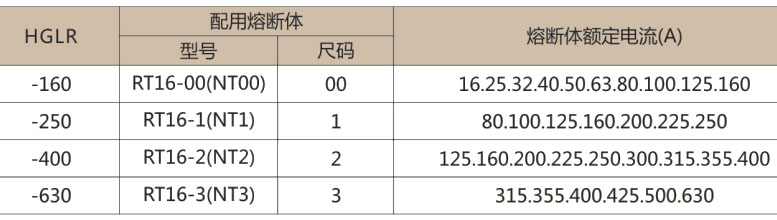

● 開關與熔斷體的配用關系（見下表）

注：當開關用于電動機電路時，允許熔斷體的額定電流大于開關的額定工作電流。

四，結構特征

● 開關采用玻璃纖維不飽和聚酯模塑料及手動操作手柄，具有很高的介電性能、防護能能力及可靠的操作安全性。
● 開關160A、250A、400A采用模塊式設計，630A采用整體式結構，可確保帶負載操作及通斷可靠的過電流與短路安全保護。
● 開關有2極、3極、4極（3極+可通斷中性極）之分。

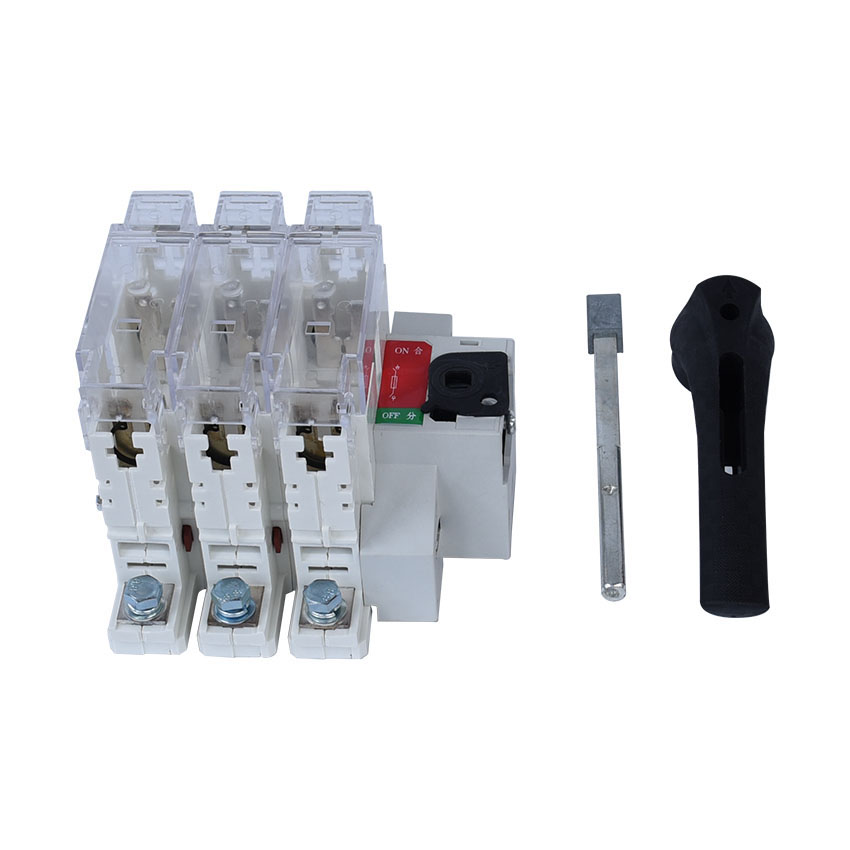

● 手柄可直接裝在開關上操作（簡稱柜內操作），也可以通過加長軸在配電柜門外操作（簡稱柜外操作）。
● 可根據需要提供常開常閉輔助觸點。

五，外形及安裝尺寸

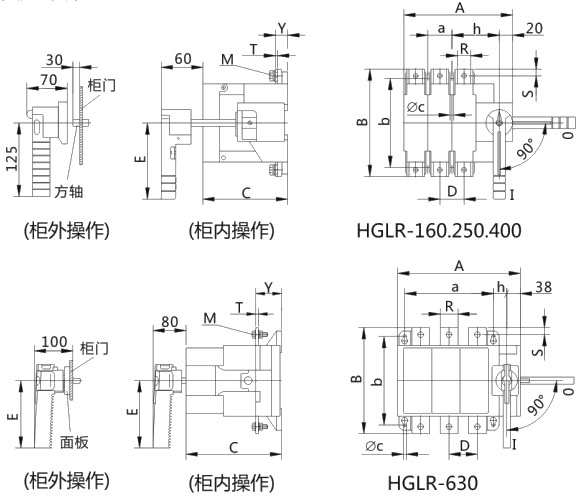

● HGLR系列隔離開關熔斷器組外形與安裝尺寸

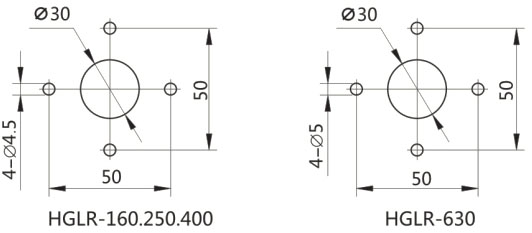

● 柜外操作手柄的面板開孔尺寸
