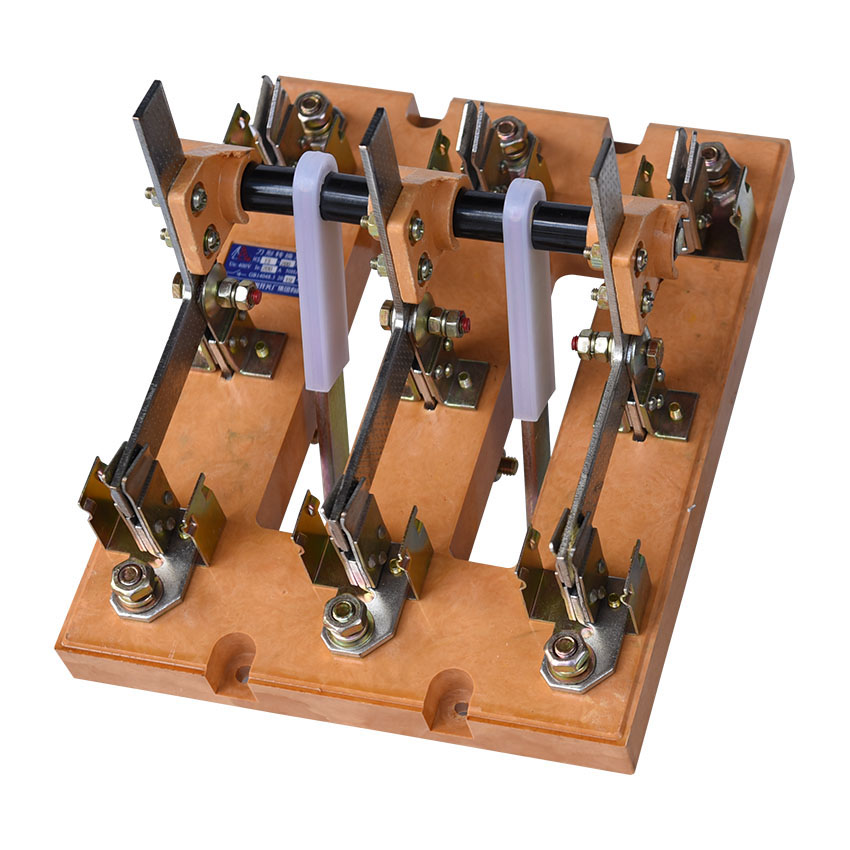

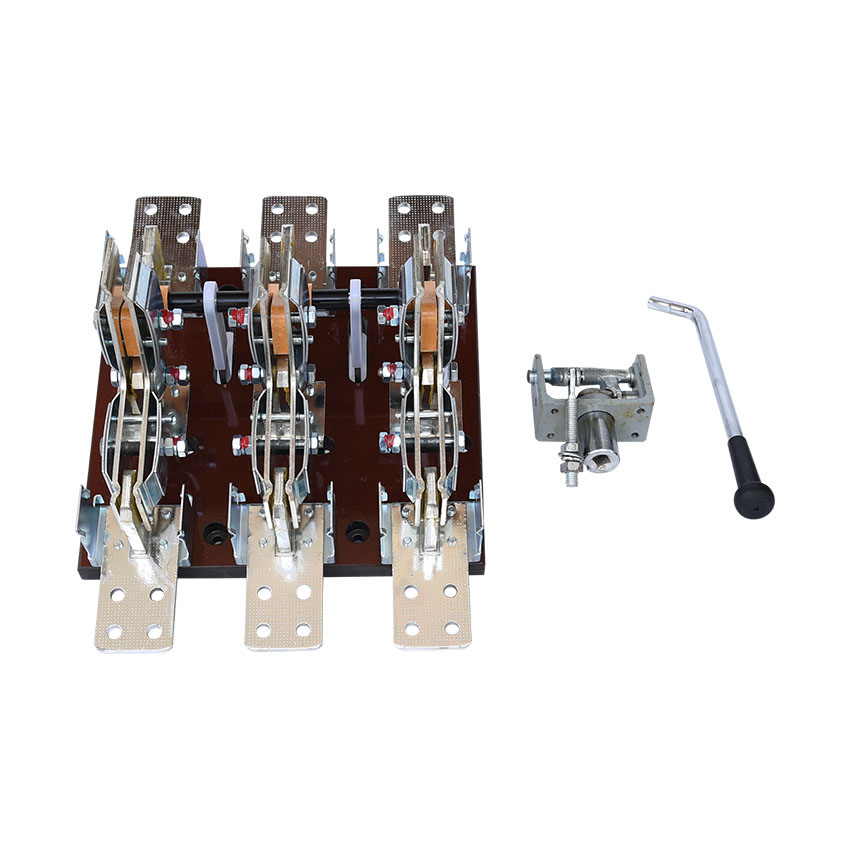

一，HS13 旋轉式/開啟式刀開關用途

HD系列、HS系列刀開關,適用于交流50Hz、額定電AC400V,約定發熱電流至4000A的成套配電裝置中。帶有滅弧室的刀開關用作手動不頻繁接通與分斷負載電路,不帶滅弧室的刀開關只作電氣隔離之用。刀開關結構筒單、操作方便,符合GB/T14048.3、IEC60947-3標準。

HD13、HS13系列中央正面杠桿操作機構式刀開關主要用于正面操作、后面維修的開關柜中，操作機構裝在開關柜的正前方。

二，型號及含義

常規型號有：HS13BX-600/31,HS13BX-1000/31,HS13BX-1500/31

三，結構特點

● 刀開關200.400A采用單刀片、600.1000.1500A采用雙刀片、2000.3000.4000A采用兩組雙刀片并聯組成,所有刀片二側裝有片裝彈簧以取得觸頭壓力,且刀片、聯接板、觸頭皆鍍錫,用來加強表面保護和改善導線連接時的接觸電阻。
● 帶滅弧室的刀開關,可確保分斷負載電路時的安全可靠,且滅弧室由酚醛層壓紙板和金屬滅弧柵鉚合而成,大大增強了刀開關的滅弧能力。
● 中央正面杠桿傳動式的刀開關,為了便于開關板的設計和安裝,從200-4000A的縱向安裝尺寸皆相同。
● 刀開關采用統一型式的傳動機構,具有可靠的定位裝置及明顯的斷開、閉合指示標志。
● 刀開關的安裝底板有玻板、膠板兩種,玻板采用酚醛玻璃纖維模壓塑料模壓成形、膠板采用酚醛層壓紙板,都具有良好的機械強度與介電性能。

四，主要技術參數

注:類別AC-23B、短路接通能力、電壽命，僅帶滅弧罩的刀開關才有。

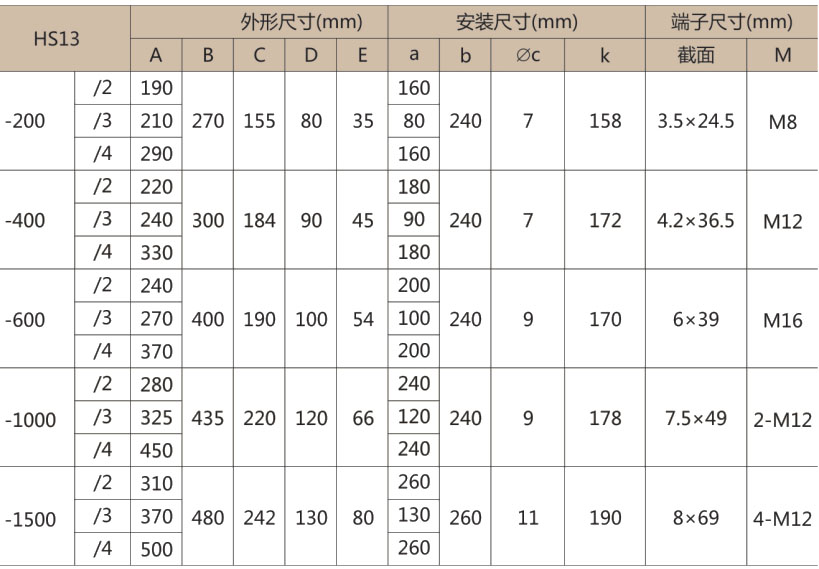

五，外形及安裝尺寸

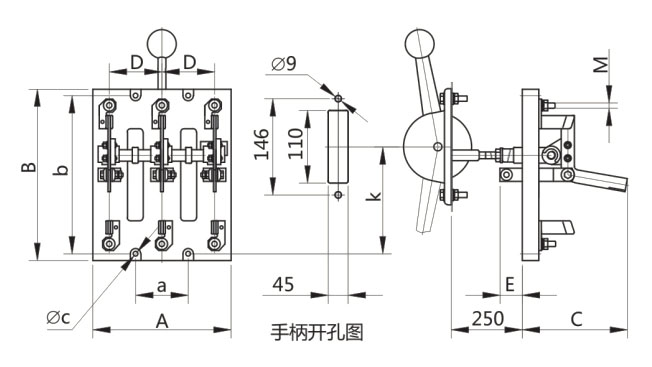

●HS13旋轉式刀開關外形及安裝尺寸
