一，RMGQ自復式過欠壓保護器用途

自復式過欠壓保護器（以下簡稱保護器）是采用新技術開發的又一新產品。當供電線路出現過電壓、欠電壓時，保護器能在持續高壓沖擊下迅速、安全的切斷電路，避免異常電壓送人終端電器造成事故；當電壓恢復正常值，保護器蔣在規定時間內自動接通電路，確保終端電器在無人值守情況下正常運行。

保護器適用于額定電壓230v/400v，頻率50Hz，額定工作電流至100A的用戶負載。作為由中性線故障引起的單相線路過/欠電壓對單相用電設備的保護，主要用于住宅分戶箱進線或需要保護單相用電設備的配電線路的保護。

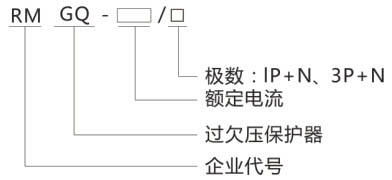

二，RMGQ型號及含義

常規型號有：RMGQ-63/2P,RMGQ-63/4P

三，產品特點

● 產品符合標準JB/T12762、GB/T14048.5的相關要求；
● 線路發生過/欠電壓時切斷線路，線路電壓回復正常經延時后自動復位接通線路，無需人工操作；
● 線路出現瞬態或暫態過電壓時，保護器不產生誤動作。線路因接點不實等故障出現電壓不穩或突然斷電又突然來電時，保護器不接通線路；
● 線路故障電壓為高時，保護器自身不會被損壞；
● 電壓保護范圍
1P+N：170V±5%~280V±5%
3P+N: 330V±15V~470V±15V
● 耐受沖擊電壓4KV（符合111類電器的安全標準）；
● 保護器有雙色發光二極管指示工作狀態，綠色代表正常電壓指示，紅色代表過欠電壓或延時指示；
● 產品結構緊湊，外形模數化設計，可與（C45）并軌安裝。

四，主要技術參數

● 額定電壓Ue：AC230V/400V
● 額定電流In：16/20/25/32/40/50/63/80/100A
● 自身功耗：≤2W
● 電器機械壽命：≥10萬次

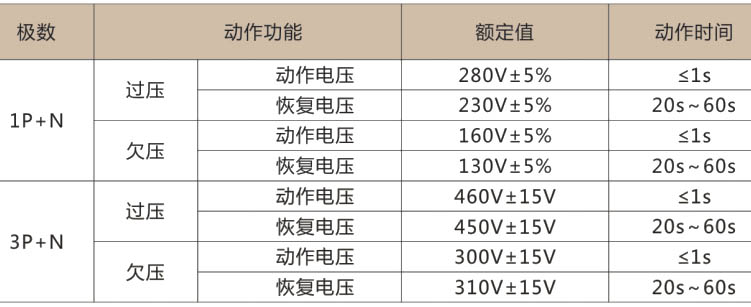

● 額定動作特性及動作時間：見下表

● 額定接通能力：保護器在長期連續工作的條件下，應能夠可靠接通與分段的電流值。

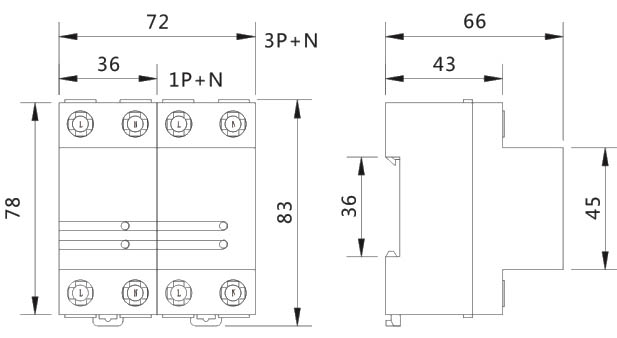

五，外形尺寸

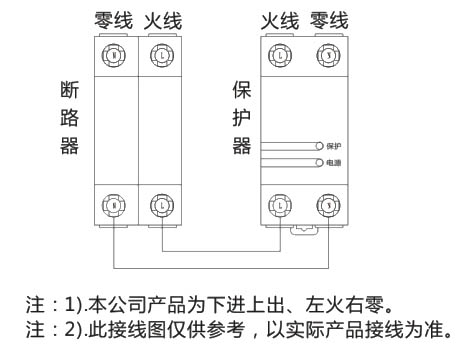

六，接線說明
