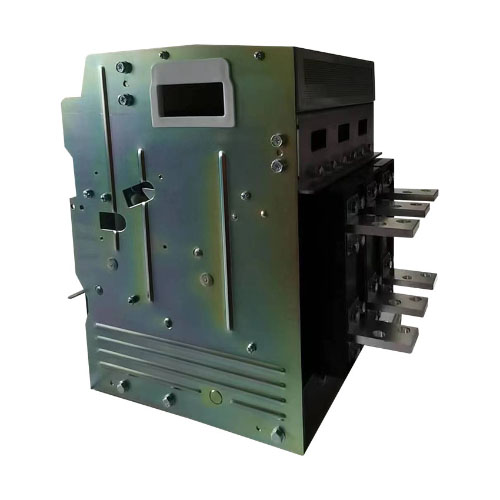

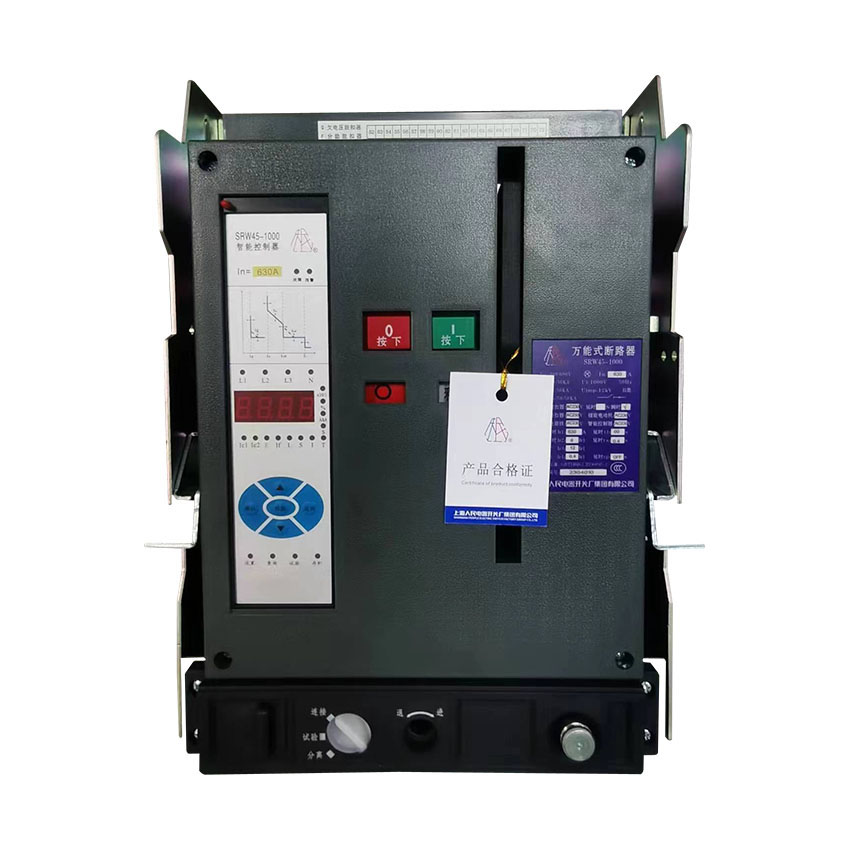

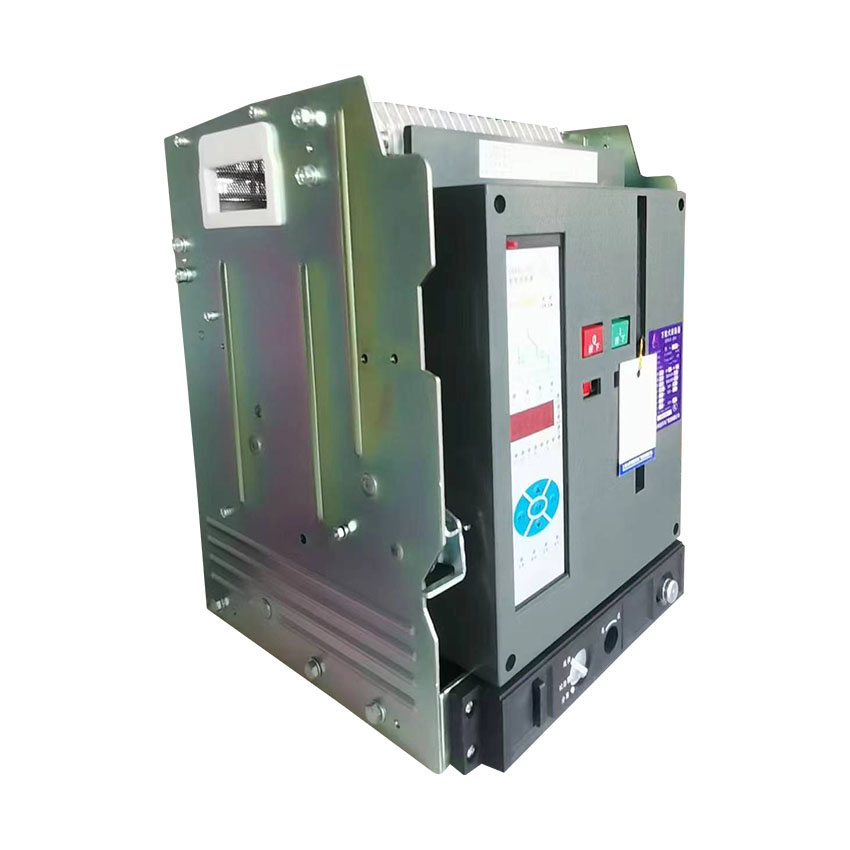

一，SRW45-1000萬能式斷路器用途

SRW45-1000系列萬能式斷路器（以下簡稱斷路器）具有結構緊湊、體積小、重量輕、系列性強、零部件互換性好，保護功能齊全，技術經濟指標高，維護使用方便等特點。斷路器適用于額定工作電壓至660V，50Hz電路，作電能分配和線路不頻繁轉換之用；對線路及電氣設備的過載、欠電壓和短路進行保護，并具有分級選擇保護；也能用來保護電動機、發電機和整流裝置等，免受過載，短路和欠電壓等不正常情況的危害。

斷路器技術性能符合GB/T14048.2標準。

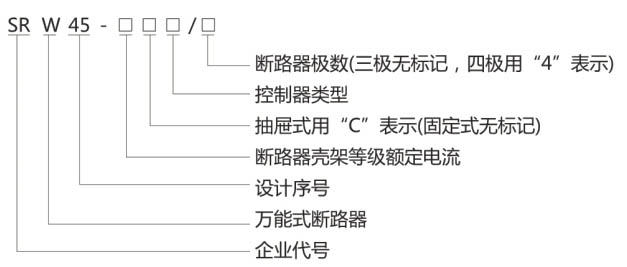

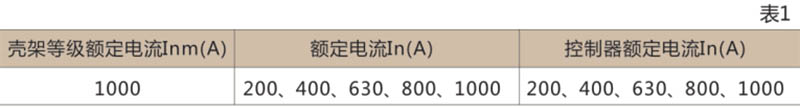

二，SRW45-1000斷路器型號及含義

● 斷路器的額定絕緣電壓1000V；額定工作電壓400V、690V。
● 斷路器的額定短路接通能力應不小于2.1Icu。

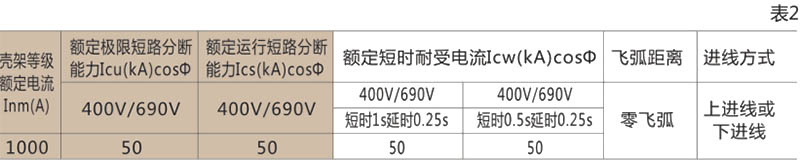

● 斷路器的額定短路分?jǐn)嗄芰岸虝r(shí)耐受電流見表2

● 智能控制器保護特性

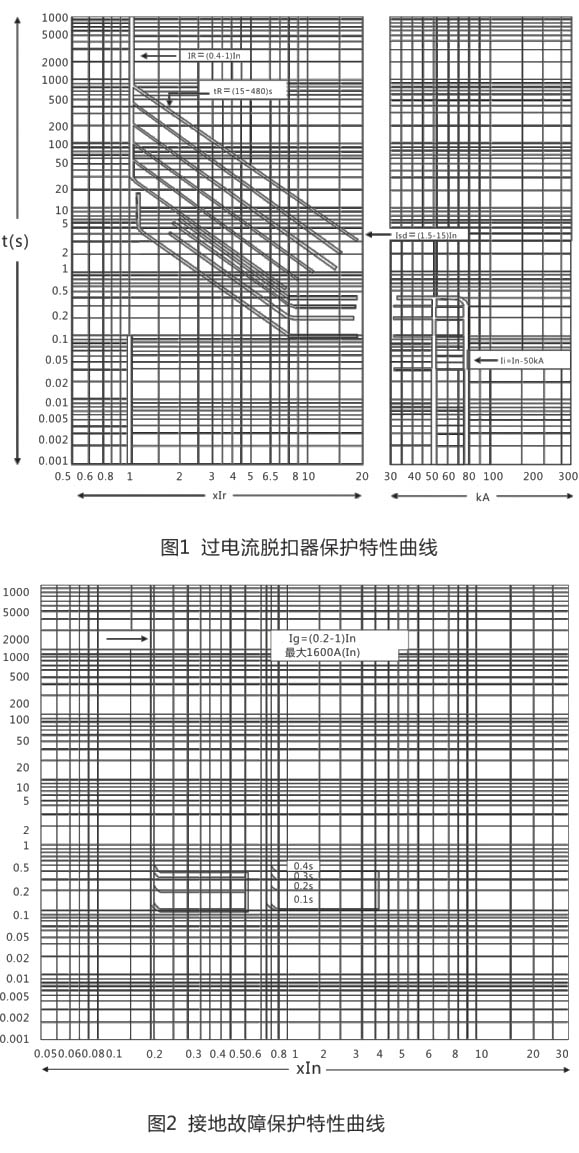

● 過電流脫扣器特性曲線見圖1，接地故障保護特性曲線見圖2

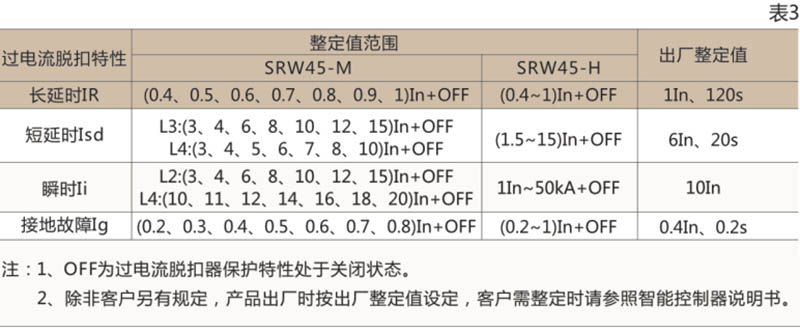

● 智能控制器的整定值及誤差見表3

● 智能控制器短延時過電流保護特性為定時限特性，其延時時間為0.2s（L型控制器）、04s，可返回時間為0.21s，其時限誤差為±10%。

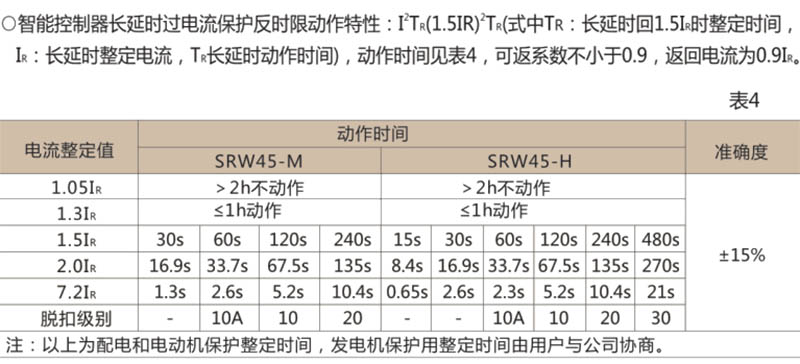

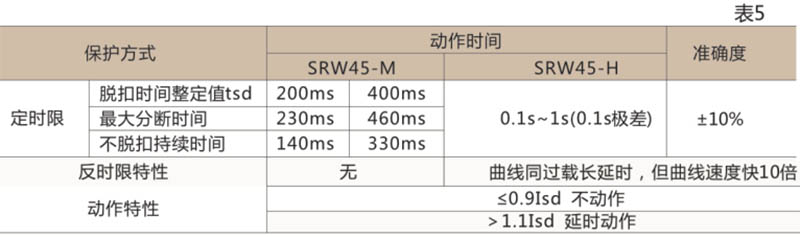

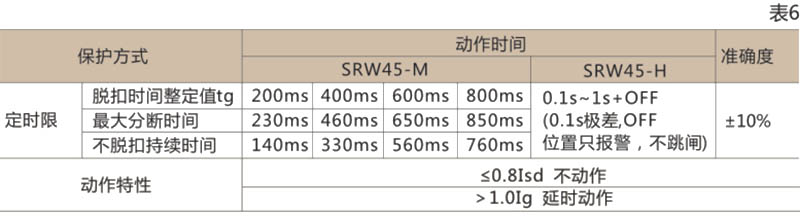

● 接地故障保護動作特性為定時限，其延時特性符合表5，其時限誤差為-15%
● 斷路器過電流保護特性，接地故障保護特性曲線見圖1所示
智能控制器短路短延時動作特性：
● 短路短延時過電流保護一般為定時限，如要求低倍數為反時限時，其特性按
I2TS（8IR）2（式中TS）為短延時整定時間，tsd為短延時動作時間，當過載電流>8IR，自動轉換為定時限特性，其動作特性見表5。

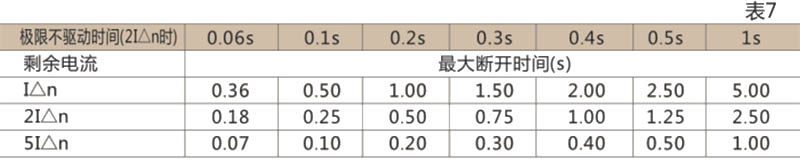

● 剩余漏電流保護是通過外接外部漏電互感器來實現剩余漏電流訊號檢測動作特性為延時型。其延時特性符合表7（表中不包括控制器固有動作時間20ms）
● 額定剩余動作電流△n:3A、10A、20A、30A
● 額定剩余不動作電流(I△no）的最小值為5I△n。

● 接地或剩余電流保護方式
接地或剩余電流保護是由于設備對大地有泄露電流，作為保護設備的一種保護功能。根據泄露電流的大小分為接地保護和剩余電流保護。

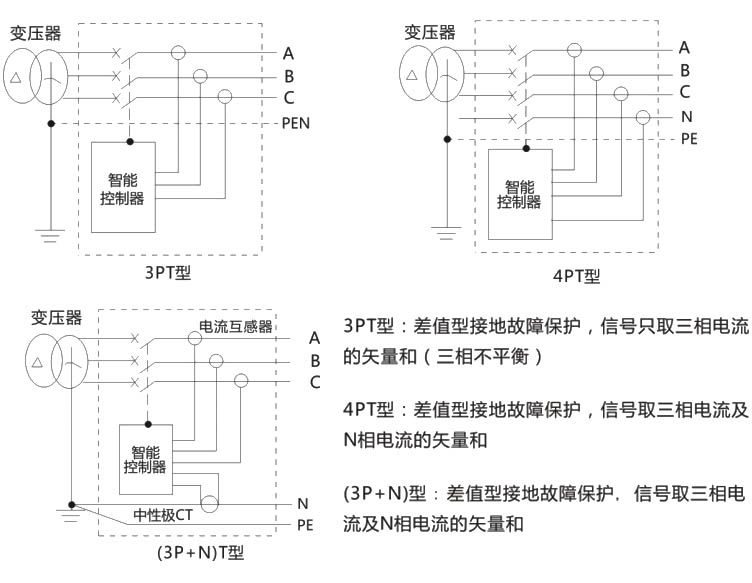

接地保護是控制器根據三相電流和中性電流矢量和進行保護，根據斷路器極數分為3PT、4PT（3P+N）T三種保護方式（見圖3）
剩余電流保護是控制器直接取外加電流互感器的輸出電流信號進行保護，保護靈敏度高，特別適用幾十安培的較小接地電流的保護。接地信號取樣有兩種方式，一種為矩形互感器（ZCT1）取樣，另一種為直徑100mm的環形互感器（ZT100）取樣。

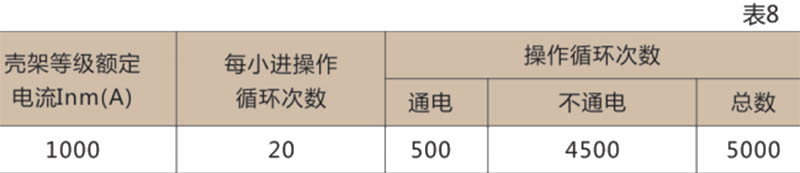

● 斷路器的操作循環次數見表8

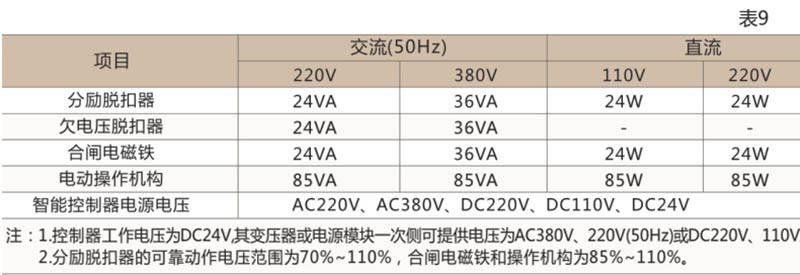

● 斷路器的分勵脫扣、欠電壓脫扣器、電機操作機構、釋能（合閘）電磁鐵、智能控制器的工作電壓及所需功耗見表9

注：1.控制器工作電壓為DC24V，其變壓器或電源模塊一次可提供電壓為AC380V、220V（50Hz）或DC221V，110V。
2.分勵脫扣器的可靠動作電壓范圍為70%-110%，合閘電磁鐵和操作機構為85%-110%。

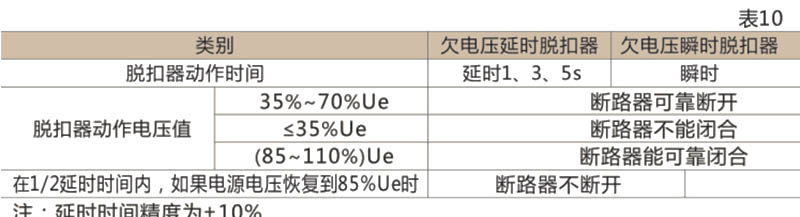

● 斷路器的欠電壓脫扣器性能見表10

● 輔助觸頭的性能
● 輔助觸頭的約定發熱電流為6A，額定工作電壓對交流為127V、220V、380V，對直流為110V、220V，控制容量為300VA/Ue（交流）及60W/Ue（直流）；

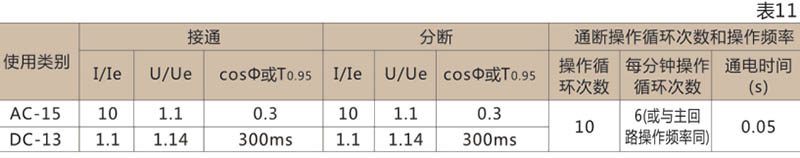

● 輔助觸頭形式：四常開四常閉，特殊形式訂貨時應說明。

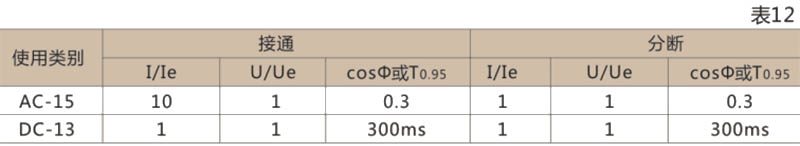

● 輔助觸頭的非正常接通與分?jǐn)嗄芰Γ?/strong>輔助觸頭非正常使用條件下的接通分?jǐn)嗄芰Π幢?1
