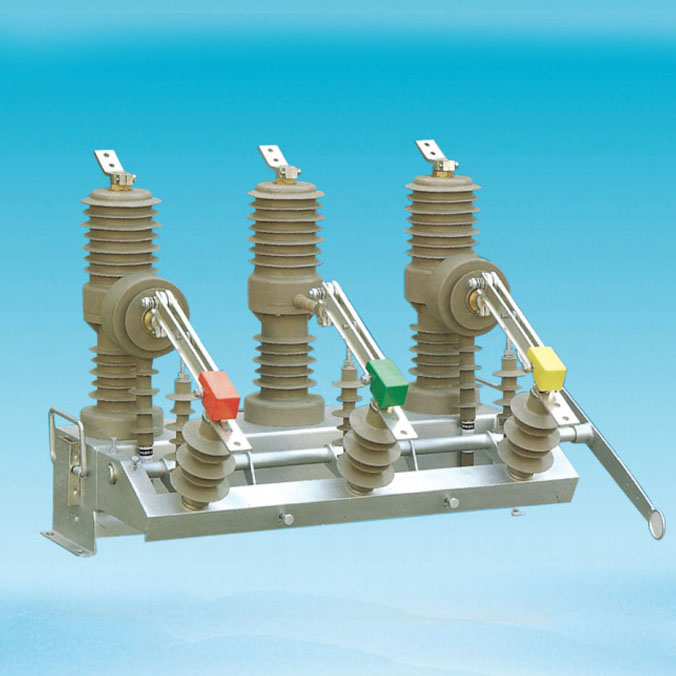

一，ZW32-12型戶外真空斷路器用途

ZW32-12型戶外真空斷路器(以下簡稱斷路器)為額定電壓12kV,三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電及工礦企業配電系統中作保護和控制之用,及農村電網頻繁操作的場所。本斷路器具有體積小,重量輕,防凝露、免維護等特點,能適應較低惡劣的氣候條件和污穢環境。

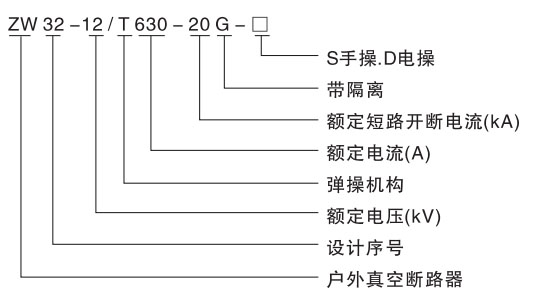

二，ZW32-12 型號含義

常規型號：ZW32-12/630-20,ZW32-12/1250-20，ZW32-12G/630-20。

三，符合標準

GB1984《交流高壓斷路器》
GB11022《高壓開關設備和控制設備標準的共同技術要求》
GB311.1-6《高壓輸變電設備的絕緣配合》
GB763《交流高壓電器在長期工作時的發熱》
GB2706《交流高壓電器動、熱穩定試驗方法》
GB3309《高壓開關設備在常溫下的機械試驗》
DL/T593《高壓開關設備的共同訂貨技術條件》

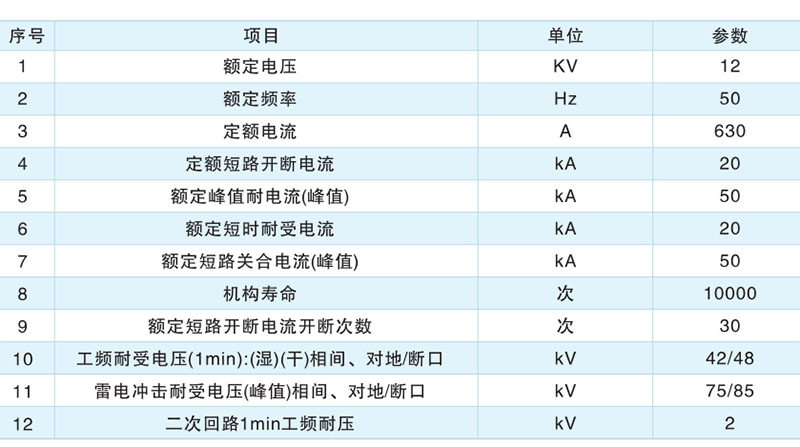

四，主要技術參數

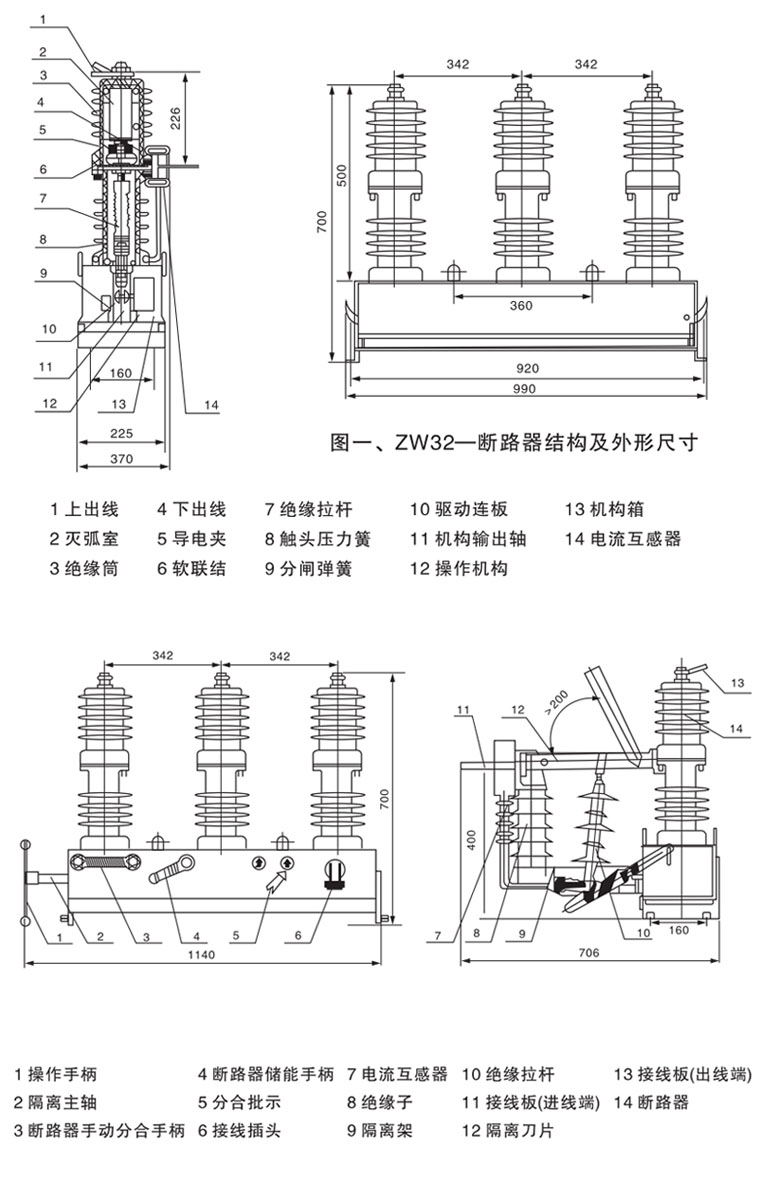

五，外形及安裝尺寸
